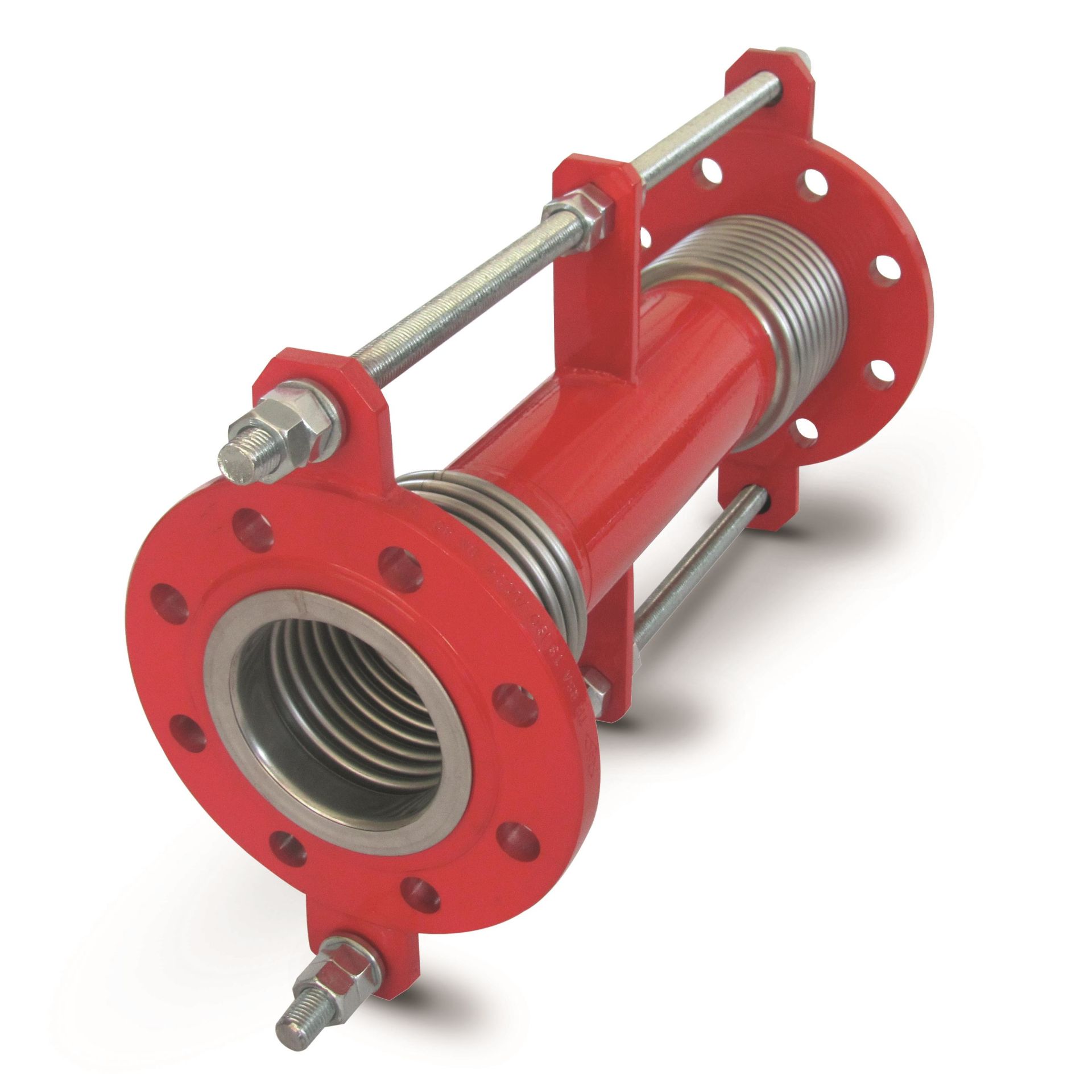

5416 EKS:60 YAN:50 FLANŞLI DİLATASYON KOMPANSATÖR

ÖZELLİKLERİ

• İki ayrı paslanmaz çelik körükten oluşur.
• Yanal, açısal ve eksenel hareketleri absorbe eder.
• Genel olarak, farklı zemin egzersizleri ve bina çöküntüleri olan, binalara dayanan noktalardan mevcut boru hattının zarar görmesini önlemek için kullanılır.
• Genleşme derzi tüm düzlemlerde büyük yanal harekete izin verir, bu hareket merkez borunun uzunluğunu artırılabilir.
• Tek bir bağlı genleşme ekleminden daha büyük eksenel, yanal ve açısal hareketler yapabilir.
• Eğer üniversal genleşme kompansatörü, sadece iki bağlantı çubuğuyla, eşit aralıklarla 180 derece olacak şekilde tasarlanırsa, genleşme derzi hem yanal hem de açısal hareketleri alacaktır.
• Açısal hareketi kısıtlamak için, genleşme ekleminin çevresi etrafında 90 derece aralıklarla dört bağlantı çubuğu kullanılır.
• Eksenel hareket 30-60 mm, yanal hareket ise 50-100-150-200 mm olarak sönümlemekte olup, farklı genleşmeler için özel üretimler mevcuttur.
• PN 16 basınç sınıfında standart imalatı yapılmakta olup, yüksek basınç sınıflarında imalatı yapılabilir.
• Akışkan cinsi, sıcaklık, basınç, toplam hareket, kullanım yeri, bağlantı şekli değerlerine göre model seçimi yapılır.
• Flanşlı tip (FAF5410) ve kaynak ağızlı tip (FAF5420) olarak imal edilebilir
•

UYGULAMA ALANLARI

• Bina geçişlerindeki tüm dilatasyon yerlerinde
• Boru hatları
• Depolama tankları
• Isı değiştiriciler
• Akaryakıt tankları
• Dolum tesisleri
